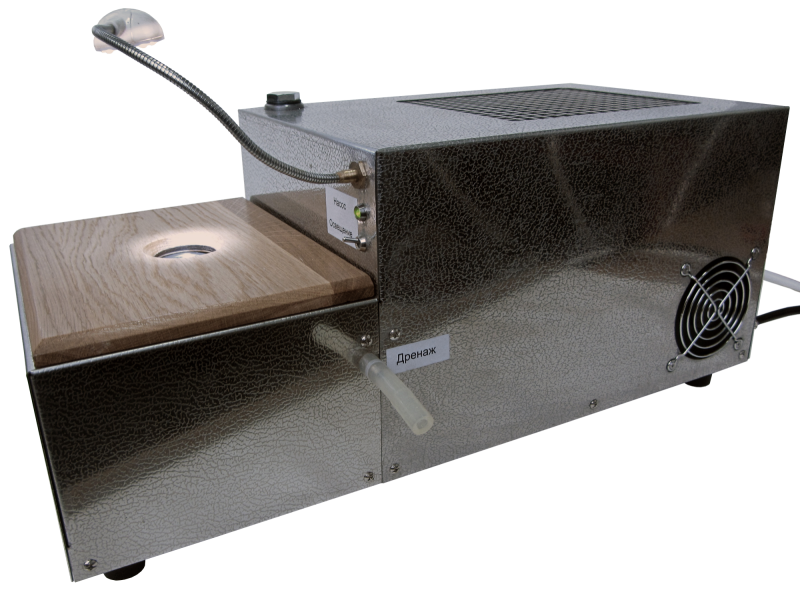

Ультразвуковая лудильная станция

Ультразвуковая
лудильная станция
Ультразвуковая
лудильная станция

Под заказ

Характеристики

Параметры:

Гарантия12 месяцев

АртикулУльтразвуковая лудильная станция

Потребляемая мощность450 Вт

Мощность генератора300 Вт

Рабочая частота24,5 - 25 кГц

Габаритные размеры ультразвукового генератора420х500х140 мм

Мощность нагревателя тигля100 Вт

Напряжение питания УЗЛС - однофазное~220 В, 50 Гц

Напряжение питания нагревателя тигляпостоянное 30 В

Максимальная температура нагрева припоя310⁰С

Дискретность регулирования температуры1⁰С

Дискретность регулирования времени работы ультразвукового генератора0.1 сек

Время задержки отключения системы охлаждения15 мин

Габаритные размеры лудильной установки225х490х221 мм

Вес генератора10 кг

Вес лудильной установки18 кг

Описание

Ультразвуковая лудильная станция предназначена для лужения медных, алюминиевых и стальных проводов с применением или без применения флюса. Перед лужением провода должны быть очищены от изолирующих оплеток и лакового покрытия.

Пайка алюминия затруднена вследствие стойкости оксидной плёнки на его поверхности. Оксидная плёнка препятствует смачиванию расплавленным припоем поверхности провода (изделия). Применение сильнодействующих флюсов для удаления оксидной плёнки не всегда допустимо вследствие опасности возникновения коррозии. При определённых условиях под воздействием ультразвука в расплавленном припое образуются пузырьки, заполненные газом (каверны). Это явление называется кавитацией. При разрушении (схлопывании) этих пузырьков развиваются значительные давления, вызывающие эрозию твёрдых тел, соприкасающихся с расплавом припоя. Это явление используется при лужении алюминия. Для возбуждения в расплавленном припое ультразвуковых колебаний применяется ультразвуковой генератор с частотой 25 кГц. Расплавление припоя осуществляется в тигле, вставленном в латунную муфту, на которую одет хомутовый нагреватель. Латунная муфта выполняет роль термостабилизирующего элемента. Кавитация, возникающая в расплавленном припое, разрушает оксидную плёнку.  Припой попадает на очищенную поверхность и сплавляется с верхним слоем основного металла. Этот слой хорошо смачивается припоем, что обеспечивает прочность соединения. Частицы оксидной плёнки всплывают на поверхность расплавленного припоя и легко могут быть удалены. В качестве припоя в ультразвуковой лудильной станции применяется припой марки ПОЦ-10. Температура солидуса 185 градусов, температура плавления 220 градусов. Применяемый в ультразвуковой лудильной станции терморегулятор позволяет регулировать температуру припоя в диапазоне от 150 до 290⁰С. Расплавленный припой изолирует поверхность алюминия от соприкосновения с окружающим воздухом, препятствует образованию новой оксидной плёнки.
